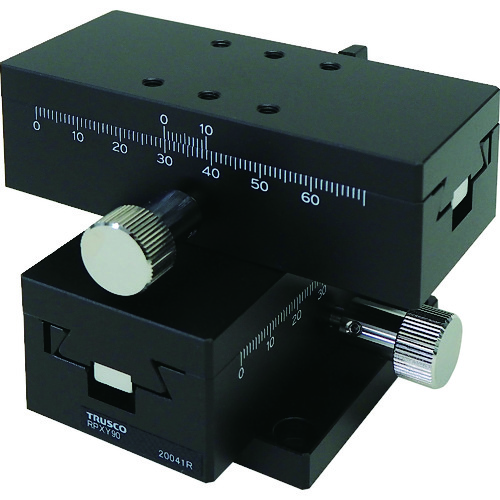

■TRUSCO ラックピニオンXYステージ 40X90 RPXY90
- ¥43,500(税込)
- 商品コード:
- 4989999806564
商品説明
- 商品コード
- 4989999806564
【特長】
●移動ガイドにアリ溝を使用した移動ユニットです。
●送り方式にラックピニオンを使用しており、大きな移動量が得られます。
●カメラ、センサなどの位置決め用途に広く利用いただけます。
●ベース板は別売りです。
【用途】
●カメラ、センサ、ワークなどの位置決めに。
【仕様】
●タイプ:XYステージ
●ステージ面(mm):40×90
●移動量(mm):±30
●真直度(μm):30
●運動時平行度(μm):-
●水平耐荷重(N):39.2
●垂直耐荷重(N):-
●クランプ方式:ねじ式
●操作部取付位置:片ハンドル
●移動機構/送り方式:ラックピニオン式
●移動量/ツマミ1回転:18mm
●目量: 0.1mm
●感度:0.1mm
●移動ガイド:あり
【材質/仕上】
●主材料:アルミ合金
