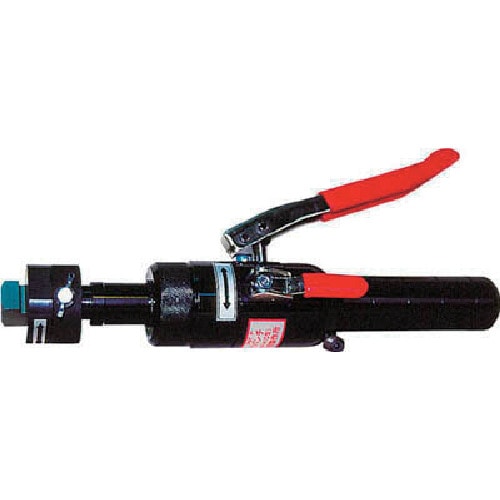

■西田　油圧ピッチングパンチ　NC-PM-K10A

ヤスリ不要で下穴を切り抜き（ノッチング）できるオリジナル工具です。

【特長】
●ヤスリ不要で下穴を切り抜き（ノッチング）できるオリジナル工具です。
●ポンチセットのサイズにより板厚は異なります。
●工場加工、手直し、試作品開発など幅広い用途に使用できます。

【用途】
●電気制御ボックス、ケーブルダクトなどの丸下穴を角穴（スイッチ穴）に。

【仕様】
●穴あけ最大能力(mm):t3.2×φ11
●最大板厚(mm):横切16.8×厚み2.3
●摘要:修正工具
●穴あけ能力(mm):3.2
●質量(kg):1.5
●出力荷重:28.3kN

【セット内容／付属品】
●23.5mm隅切・16.8mm横切ポンチ×1、隅切・横切共通ダイス×1、長穴ポンチ・ダイス×5、ねじ締めプレート×1

【ご注意】
●SUS材は使用不可です。

【原産国】
日本
