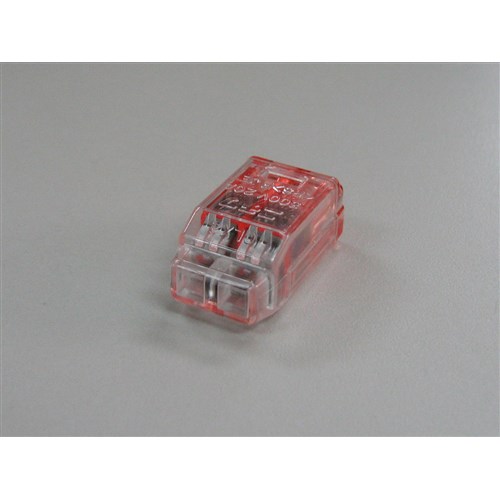

クイックロックHC 5個入 QLX-2
- 商品コード:
- 4521989084127
サイズ
縦20.5×横11.6×高さ9.1mm
商品説明
- 商品コード
- 4521989084127
【特長】
●目視で電線挿入形状が確認できます。
●信頼性の高い2点接触スプリング構造です。
●電線をスムーズに挿入する為に波形導電板を採用。
●成形品のガイドで電線がまっすぐに挿入できます。
●JIS C2817(屋内配線用差込形電線コネクタ)適合品です。
【仕様】
●定格電流:20A、定格電圧:300V
●適用電線:銅/単線Φ1.6mm、Φ2.4mm
●少量入りパック
●付属品:付属品なし
●サイズ:縦20.5×横11.6×高さ9.1mm
●重量・質量:2.17
14.85
●材質:スプリング:ステンレス鋼、導電版:無酸素銅(すずめっき)、ハウジング:ポリカーボネート(UL94V6)
●生産国:日本
●原産国:日本
【使用上のご注意】
●電線の被覆をストリップゲージに合わせてストリップして下さい。
●曲がった電線はまっすぐになおしてご使用下さい。
●電線をまっすぐ奥まで差込み、目視確認して下さい。
●差込不足は発熱の原因になります。
●ボックスに納める際はコネクタの電線挿入口近くで折り曲げないで下さい。
●電線を取りはずす場合は左右にまわしながらまっすぐていねいに引き抜いて下さい。
●また再接続する場合は古い電線の導体部分を切断し新しい部分を使用して下さい。
●目視で電線挿入形状が確認できます。
●信頼性の高い2点接触スプリング構造です。
●電線をスムーズに挿入する為に波形導電板を採用。
●成形品のガイドで電線がまっすぐに挿入できます。
●JIS C2817(屋内配線用差込形電線コネクタ)適合品です。
【仕様】
●定格電流:20A、定格電圧:300V
●適用電線:銅/単線Φ1.6mm、Φ2.4mm
●少量入りパック
●付属品:付属品なし
●サイズ:縦20.5×横11.6×高さ9.1mm
●重量・質量:2.17
14.85
●材質:スプリング:ステンレス鋼、導電版:無酸素銅(すずめっき)、ハウジング:ポリカーボネート(UL94V6)
●生産国:日本
●原産国:日本
【使用上のご注意】
●電線の被覆をストリップゲージに合わせてストリップして下さい。
●曲がった電線はまっすぐになおしてご使用下さい。
●電線をまっすぐ奥まで差込み、目視確認して下さい。
●差込不足は発熱の原因になります。
●ボックスに納める際はコネクタの電線挿入口近くで折り曲げないで下さい。
●電線を取りはずす場合は左右にまわしながらまっすぐていねいに引き抜いて下さい。
●また再接続する場合は古い電線の導体部分を切断し新しい部分を使用して下さい。
