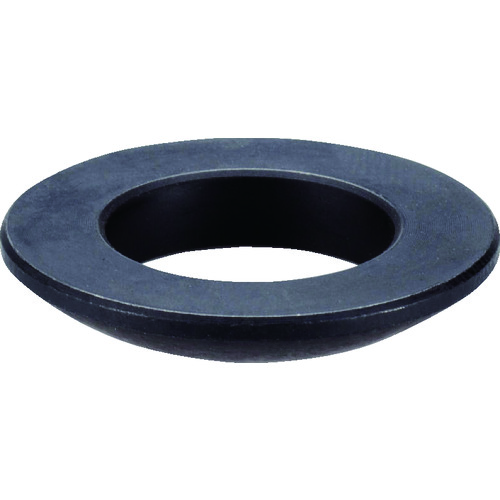

■ＨＡＬＤＥＲ　球面ワッシャー　焼入れ鋼　適合ボルトＭ１６ 23050.0016

【特長】
●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。
●座面の角度を約3度まで補正します。

【用途】
●鋳物、ストラップ等傾斜面のボルト固定に。

【仕様】
●適合ボルト：M16

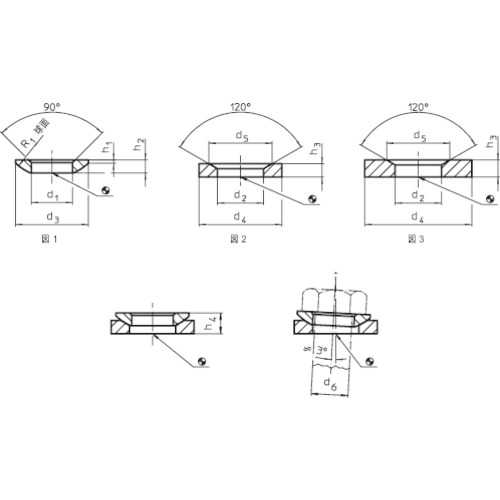

●d1(mm)：17
●d3(mm)：30
●h2(mm)：5.3
●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：9.6/10.4
●適合ボルト呼び径：16
●ネジの締付トルク (max. Nm)206
●耐荷重(静荷重)(max. kN)73
●形状C
●摩擦係数：0.14

【材質/仕上】
●焼入れ鋼（浸炭焼入れ）
●仕上げ：リン酸塩皮膜処理
